Stavebná pripravenosť samonosná brána

Aby montáž prebehla rýchlo, presne a bez dodatočných zásahov, je potrebné pripraviť základ a kabeláž podľa technických požiadaviek nižšie.

Výkresy zobrazujú odporúčaný spôsob realizácie pre bezproblémovú montáž.

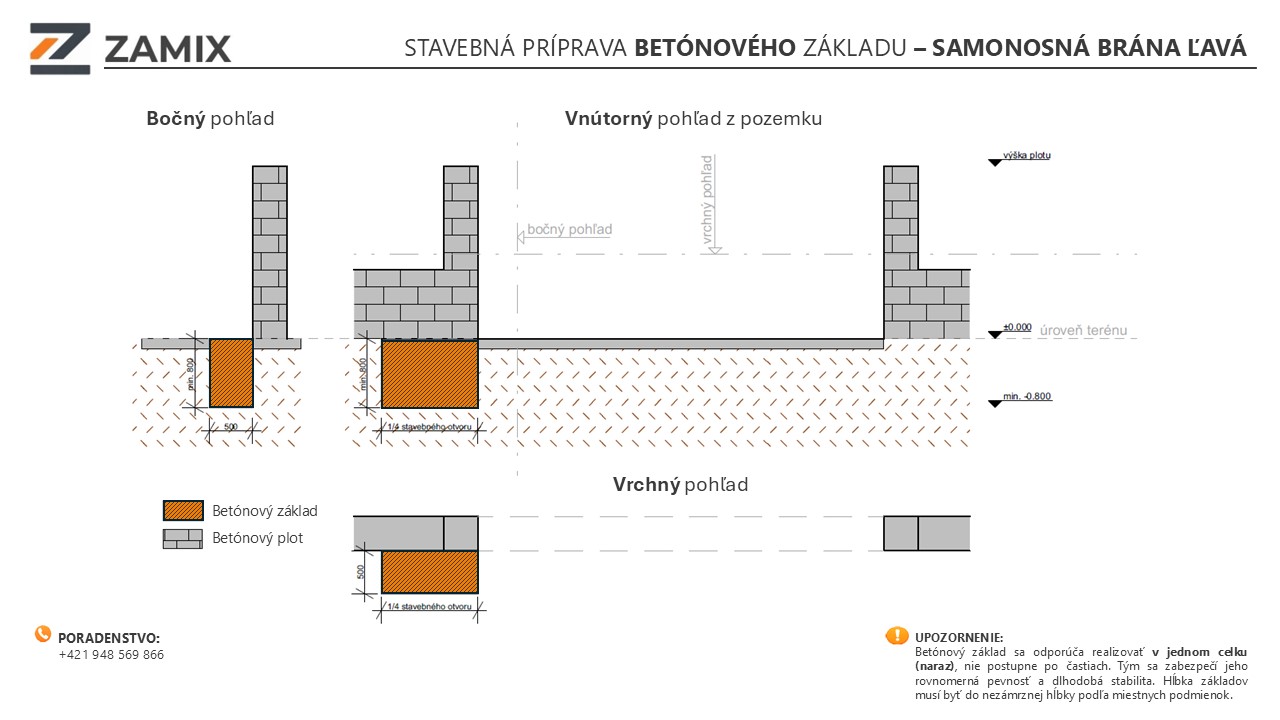

Výkres znázorňuje betónový základ pre samonosnú bránu.

• Základ musí byť realizovaný v nezámrznej hĺbke podľa miestnych podmienok.

• Odporúčame betónovať základ v jednom celku (nie po etapách), aby sa zabezpečila rovnomerná pevnosť a stabilita.

• Rozmery a poloha základu sú presne zakótované vo výkrese.

Samonosná brána prenáša zaťaženie do jednej strany, preto je presné dodržanie rozmerov a rovinnosti základu kľúčové..

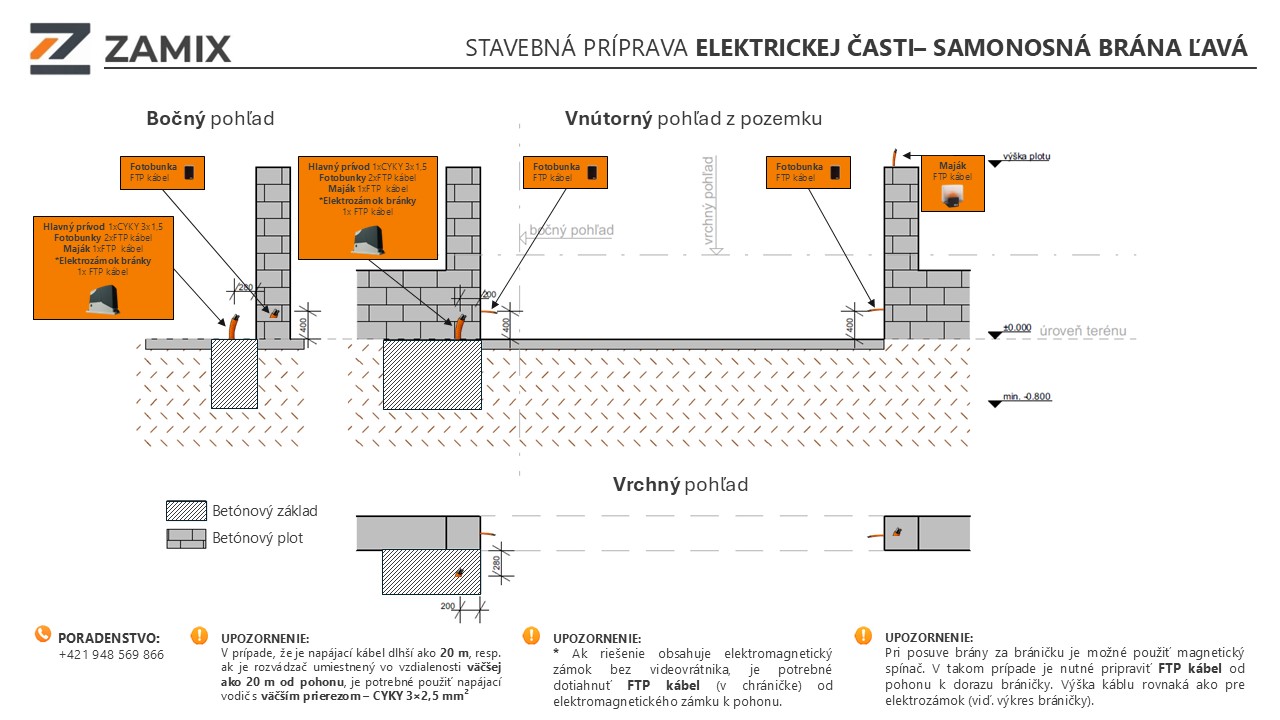

Výkres zobrazuje vyústenie kabeláže v murive a napojenie jednotlivých prvkov systému.

Hlavné napájanie

• Odporúčaný kábel: CYKY 3×1,5 mm²

• Ak je vzdialenosť od rozvádzača väčšia ako 20 m, odporúčame CYKY 3×2,5 mm² z dôvodu poklesu napätia

• Istenie riadiacej jednotky: 10 A

Pohon brány

Pre pohon samonosnej brány je potrebné pripraviť:

• 1× CYKY 3×1,5 mm² – napájanie pohonu (hlavné napájanie = rovnaký kábel)

Vývod kabeláže pre pohon je umiestnený:

• 280 mm od vnútornej strany múrika

• 200 mm od okraja múrika

V tomto mieste budú sústredené vývody pre:

• napájanie pohonu

• fotobunky

• maják

• elektromagnetický zámok (ak je použitý)

• prípadne magnetický spínač

Presná poloha vývodov je znázornená vo výkrese (bočný a vrchný pohľad).

Fotobunky a maják

Pre správnu funkciu bezpečnostných prvkov je potrebné pripraviť:

• 1× FTP kábel pre každú fotobunku = 2× FTP

• 1× FTP kábel pre maják

Vývody sú umiestnené:

• vo výške 400 mm od úrovne terénu (od "nuly") su umiestnené FTP káble pre fotobunky

• v odporúčanej vzdialenosti od okraja muriva podľa výkresu

Maják je umiestnený na opačnej strane stavebného otvoru od pohonu, na vrchu múrika.

Zhrnutie kabeláže pri pohone

K pohonu budú vyvedené:

• 1× napájací kábel (CYKY 3×1,5 mm², resp. 3×2,5 mm² pri väčšej vzdialenosti)

• 2× FTP pre fotobunky

• 1× FTP pre maják

• prípadne 1× FTP pre magnetický spínač

V prípade elektromagnetického zámku bránky je potrebné použiť 1× FTP kábel od bránky k pohonu podľa výkresu bráničky.

Všetky káble musia byť vedené v chráničkách.

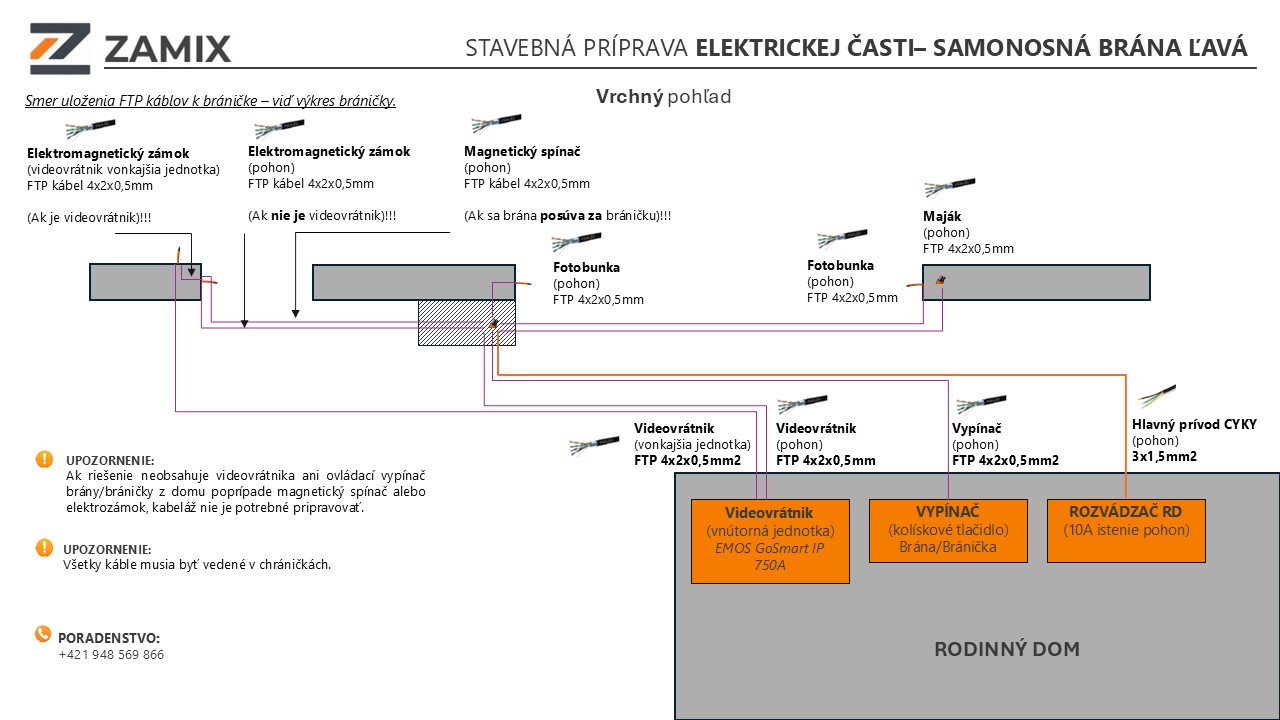

Posledný výkres znázorňuje prepojenie domu, pohonu, videovrátnika a bránky.

Variant s videovrátnikom

Ak používate videovrátnik, je potrebné pripraviť:

• 1× FTP z vnútornej jednotky do riadiacej jednotky (ovládanie brány z domu)

• 1× FTP z vnútornej jednotky k vonkajšej jednotke videovrátnika

• 1× FTP z vonkajšej jednotky k elektromagnetickému zámku (ak je použitý)

• 1× napájací CYKY z domového rozvádzača k pohonu

Variant bez videovrátnika (len vypínač)

Ak používate iba nástenný vypínač:

• 1× FTP z vypínača do pohonu (riadiacej jednotky)

• 1× napájací CYKY z domového rozvádzača k pohonu

Ak sú použité samostatné vypínače pre bránu a bráničku, je možné použiť jeden spoločný FTP kábel, pokiaľ sú elektrokrabičky medzi sebou prepojené.
V opačnom prípade je potrebné každú krabičku samostatne prepojiť s riadiacou jednotkou.

Kabeláž priamo pri bráne

Je potrebné pripraviť:

• 1× FTP pre každú fotobunku

• 1× FTP pre maják

• prípadne 1× FTP pre elektromagnetický zámok bránky

• prípadne 1× FTP pre magnetický spínač

Všetky káble musia byť vedené v chráničkách.

Chápeme, že nie každý je technicky orientovaný.
Ak si nie ste istí prípravou alebo máte špecifické podmienky, radi vám poradíme pri zameraní alebo telefonicky.
