Stavebná pripravenosť krídlová brána

Aby montáž prebehla rýchlo, presne a bez dodatočných zásahov, je potrebné pripraviť základ a kabeláž podľa technických požiadaviek nižšie.

Výkresy zobrazujú odporúčaný spôsob realizácie pre bezproblémovú montáž.

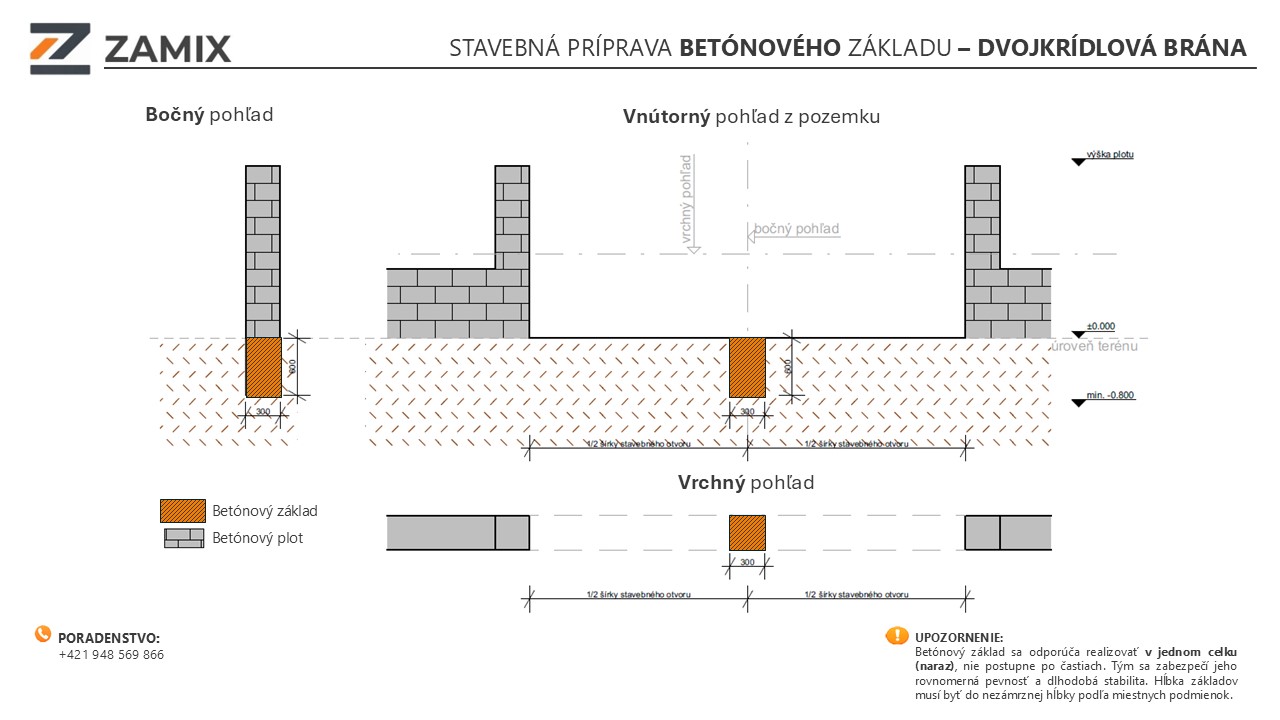

Výkres znázorňuje stavebný otvor pripravený na montáž dvojkrídlovej brány.

• Základ pre stredový doraz musí byť zabetónovaný v nezámrznej hĺbke podľa miestnych podmienok.

• Hĺbka sa môže líšiť v závislosti od regiónu.

• Odporúčame realizovať betónovanie v jednom celku (nie postupne), aby sa predišlo nerovnomernému sadaniu.

Presná poloha a minimálne rozmery pätky sú zakótované vo výkrese.

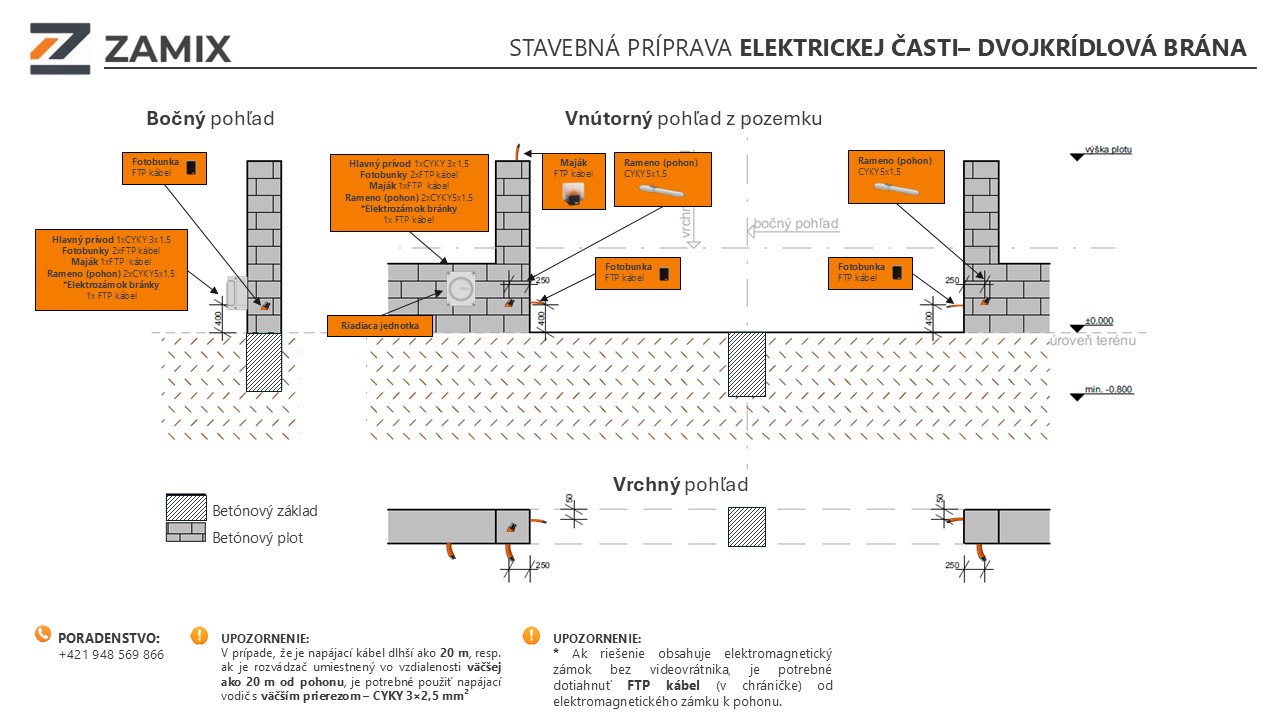

Výkres zobrazuje vyústenie kabeláže v murive a napojenie jednotlivých prvkov.

Hlavné napájanie

• Odporúčaný kábel: CYKY 3×1,5 mm²

• Ak je vzdialenosť od rozvádzača väčšia ako 20 m, odporúčame CYKY 3×2,5 mm² z dôvodu poklesu napätia

• Istenie riadiacej jednotky: 10 A

Používa sa pevný medený vodič (nie lankový).

Pohony krídel

Pre každé krídlo je potrebné pripraviť:

• CYKY 5×1,5 mm²

• Vývod vo výške 400 mm

• Vzdialenosť od okraja muriva 250 mm

Oba káble budú vedené do miesta riadiacej jednotky.

Fotobunky a maják

• Každá fotobunka → 1× FTP kábel

• Maják → 1× FTP kábel

• Výška vývodu: 400 mm

• Vzdialenosť od vonkajšieho okraja muriva: 50 mm

Na ľavej strane (z pohľadu z pozemku) je vyvedený kábel pre maják na vrchu múrika.

Ak je riadiaca jednotka umiestnená mimo pohonu (napr. v garáži), odporúčame dotiahnuť aj koaxiálny kábel (RG58) pre anténu, čím sa zvýši dosah diaľkového ovládania.

Zhrnutie kabeláže pri riadiacej jednotke

K riadiacej jednotke budú vyvedené:

• 1× napájací kábel

• 2× kábel pre pohony

• 2× FTP pre fotobunky

• 1× FTP pre maják

V prípade elektromagnetického zámku bránky je potrebné dotiahnuť 1× FTP kábel podľa výkresu bráničky.

Všetky káble musia byť vedené v chráničkách.

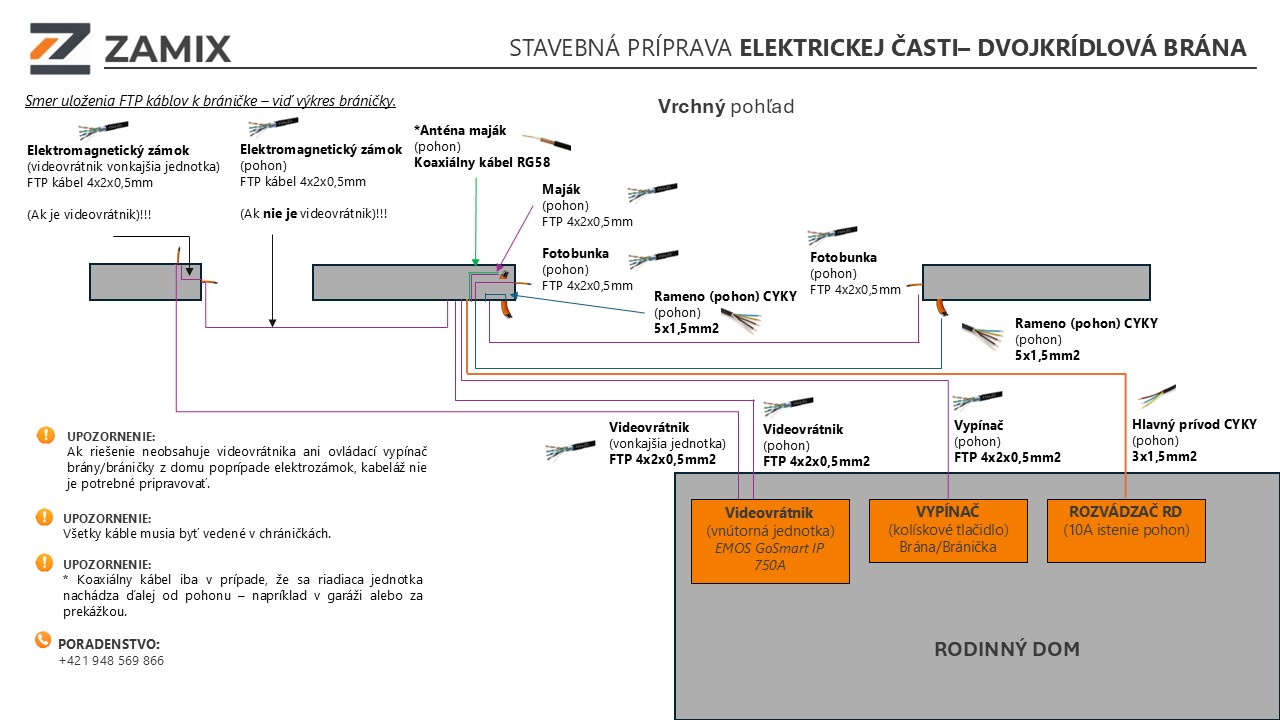

Posledný výkres znázorňuje spôsob prepojenia medzi domom, riadiacou jednotkou brány, videovrátnikom a bránkou.
Zapojenie sa môže mierne líšiť podľa zvoleného spôsobu ovládania.

Variant s videovrátnikom

Ak používate videovrátnik, je potrebné pripraviť:

• 1× FTP z vnútornej jednotky do riadiacej jednotky (ovládanie brány z domu)

• 1× FTP z vnútornej jednotky k vonkajšej jednotke videovrátnika

• 1× FTP z vonkajšej jednotky k elektromagnetickému zámku (ak je použitý)

• 1× napájací CYKY z domového rozvádzača k riadiacej jednotke

Variant bez videovrátnika (len vypínač)

Ak používate iba nástenný vypínač:

• 1× FTP z vypínača do riadiacej jednotky

• 1× napájací CYKY z domového rozvádzača k riadiacej jednotke

Ak sú použité samostatné vypínače pre bránu a bráničku, je možné použiť spoločný FTP kábel (ak sú elektrokrabičky prepojené).

Kabeláž priamo pri bráne

Bez ohľadu na zvolený spôsob ovládania je potrebné pripraviť:

• 2× CYKY 5×1,5 mm² – napájanie pohonov jednotlivých krídel

• 1× FTP pre každú fotobunku

• 1× FTP pre maják

V prípade vzdialenej riadiacej jednotky (napr. v garáži) odporúčame doplniť aj koaxiálny kábel RG58 pre externú anténu majáku, čím sa zvýši dosah diaľkového ovládania.

Chápeme, že nie každý je technicky orientovaný.
Ak si nie ste istí prípravou alebo máte špecifické podmienky, radi vám poradíme pri zameraní alebo telefonicky.
