Stavebná pripravenosť koľajnicová brána

Stavebná pripravenosť koľajnicová brána ľavá.pdf

Stavebná pripravenosť koľajnicová brána pravá.pdf

Aby montáž koľajnicovej brány prebehla presne a bez dodatočných úprav, je potrebné pripraviť betónový základ a kabeláž podľa technických požiadaviek nižšie.

Výkresy zobrazujú odporúčaný spôsob realizácie pre bezproblémovú montáž.

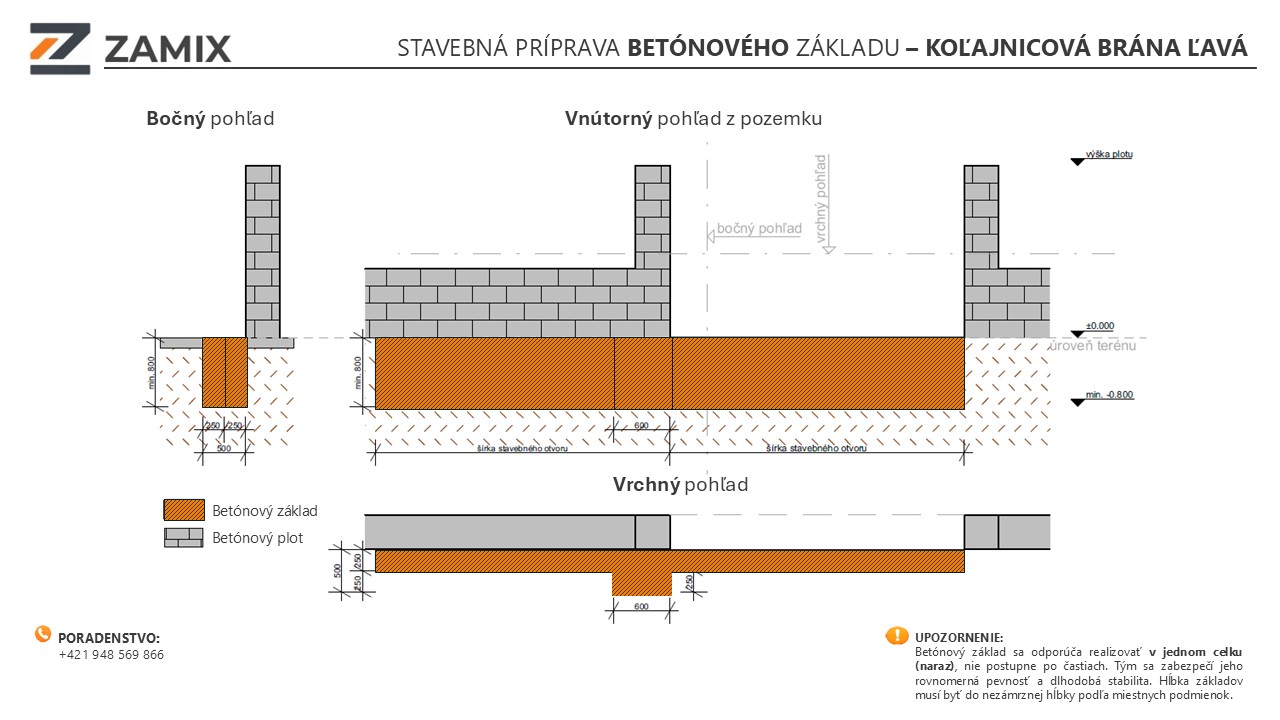

Výkres znázorňuje betónový základ pre koľajnicovú bránu spolu s usadením vodiacej koľajnice.

Základ pre vodiacu koľajnicu musí byť zabetónovaný v nezámrznej hĺbke podľa miestnych podmienok.
Odporúčame betónovať základ v jednom celku, aby sa zabezpečila rovnomerná pevnosť a správna rovinnosť.
Rozmery a poloha základu sú presne zakótované vo výkrese.

Pri koľajnicovej bráne je kľúčové, aby vodiaca koľajnica bola presne vodorovná a zarovnaná s terénom, preto sa základ pre koľajnicu musí realizovať s maximálnou presnosťou.

Hlavné napájanie

Odporúčaný kábel: CYKY 3×1,5 mm²
Ak je vzdialenosť od rozvádzača väčšia ako 20 m, odporúčame CYKY 3×2,5 mm² kvôli poklesu napätia
Istenie riadiacej jednotky: 10 A

Používa sa pevný medený vodič.

Pohon brány

Pre pohon koľajnicovej brány je potrebné pripraviť:

1× CYKY 3×1,5 mm² – napájanie pohonu (hlavné napájanie = rovnaký kábel)

Vývod kabeláže je umiestnený:

280 mm od vnútornej strany múrika
200 mm od okraja múrika

V tomto mieste budú sústredené vývody pre:

napájanie pohonu
fotobunky
maják
elektromagnetický zámok (ak je použitý)
prípadne magnetický spínač

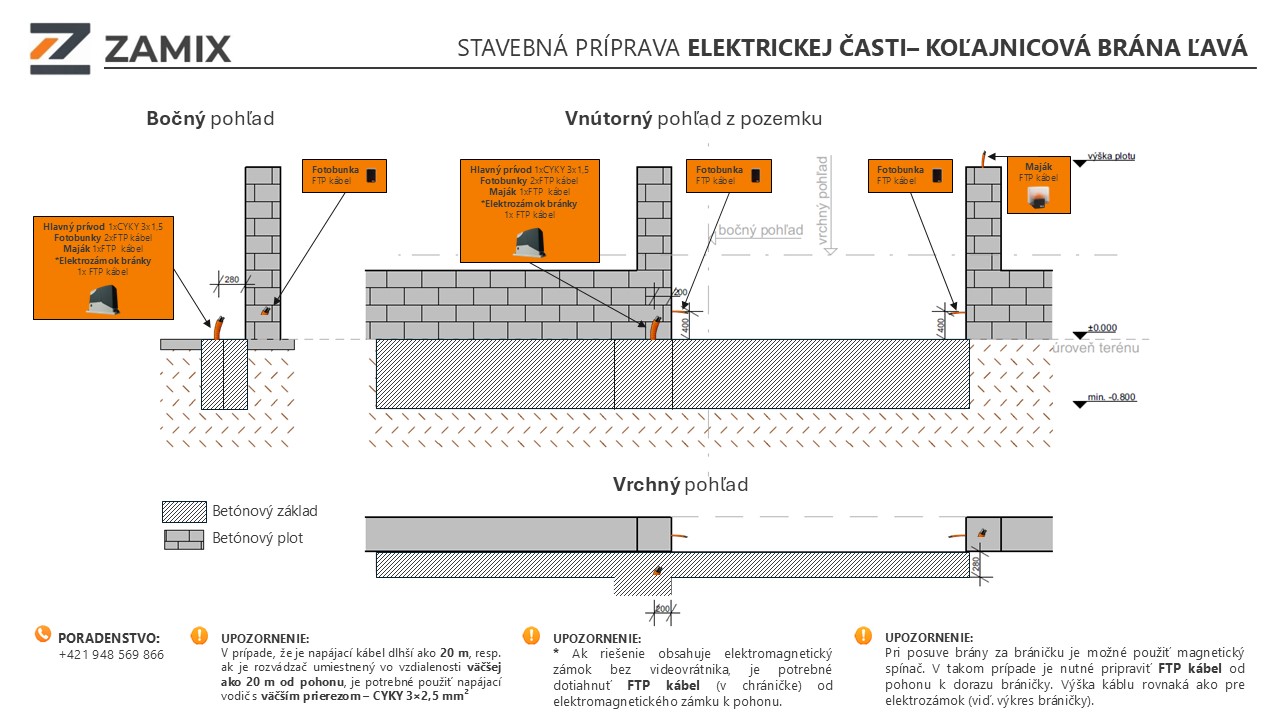

Presná poloha vývodov je znázornená vo výkrese (bočný a vrchný pohľad).

Fotobunky a maják

Pre zabezpečenie bezpečných funkcií je potrebné pripraviť:

1× FTP kábel pre každú fotobunku = 2× FTP
1× FTP kábel pre maják

Vývody sú umiestnené:

vo výške 400 mm od úrovne terénu (od "nuly") sú umiestnené FTP káble pre fotobunky
v odporúčanej vzdialenosti od okraja muriva podľa výkresu

Maják je umiestnený na opačnej strane stavebného otvoru od pohonu, na vrchu múrika.

Zhrnutie kabeláže pri pohone

K pohonu budú vyvedené:

1× napájací kábel (CYKY 3×1,5 mm² alebo 3×2,5 mm² pri väčšej vzdialenosti)
1× FTP pre každú fotobunku = 2× FTP
1× FTP pre maják
prípadne 1× FTP pre magnetický spínač

V prípade elektromagnetického zámku bránky je potrebné použiť 1× FTP kábel od bránky k pohonu podľa výkresu bráničky.

Všetky káble musia byť vedené v chráničkách.

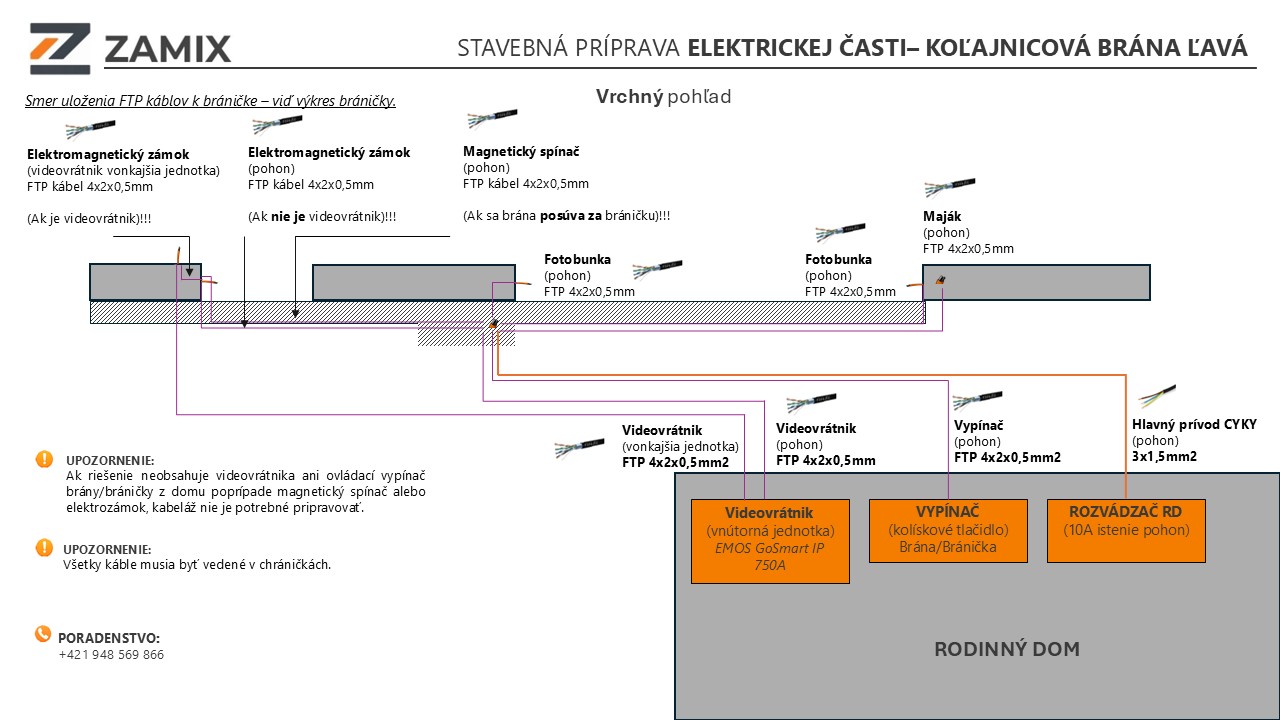

Posledný výkres znázorňuje prepojenie domu, pohonu, videovrátnika a bránky.

Variant s videovrátnikom

Ak používate videovrátnik:

1× FTP z vnútornej jednotky do pohonu (ovládanie brány z domu)
1× FTP z vnútornej jednotky k vonkajšej jednotke videovrátnika
1× FTP z vonkajšej jednotky k elektromagnetickému zámku (ak je použitý)
1× napájací CYKY z domového rozvádzača k pohonu

Variant bez videovrátnika (len vypínač)

Ak používate len nástenný vypínač, je potrebné pripraviť:

1× FTP z vypínača do pohonu
1× napájací CYKY z domového rozvádzača k pohonu

Ak sú použité samostatné vypínače pre bránu a bráničku, je možné použiť jeden spoločný FTP kábel, pokiaľ sú elektrokrabičky medzi sebou prepojené.
V opačnom prípade je potrebné každú krabičku prepojiť samostatným FTP káblom k pohonu.

Kabeláž priamo pri bráne

Je potrebné pripraviť:

1× FTP pre každú fotobunku = 2× FTP
1× FTP pre maják
prípadne 1× FTP pre elektromagnetický zámok bránky
prípadne 1× FTP pre magnetický spínač (ak sa brána posúva za bráničku)
