Stavebná pripravenosť bránička

Aby montáž bráničky prebehla presne a bez dodatočných zásahov, je potrebné pripraviť kabeláž podľa technických požiadaviek nižšie.

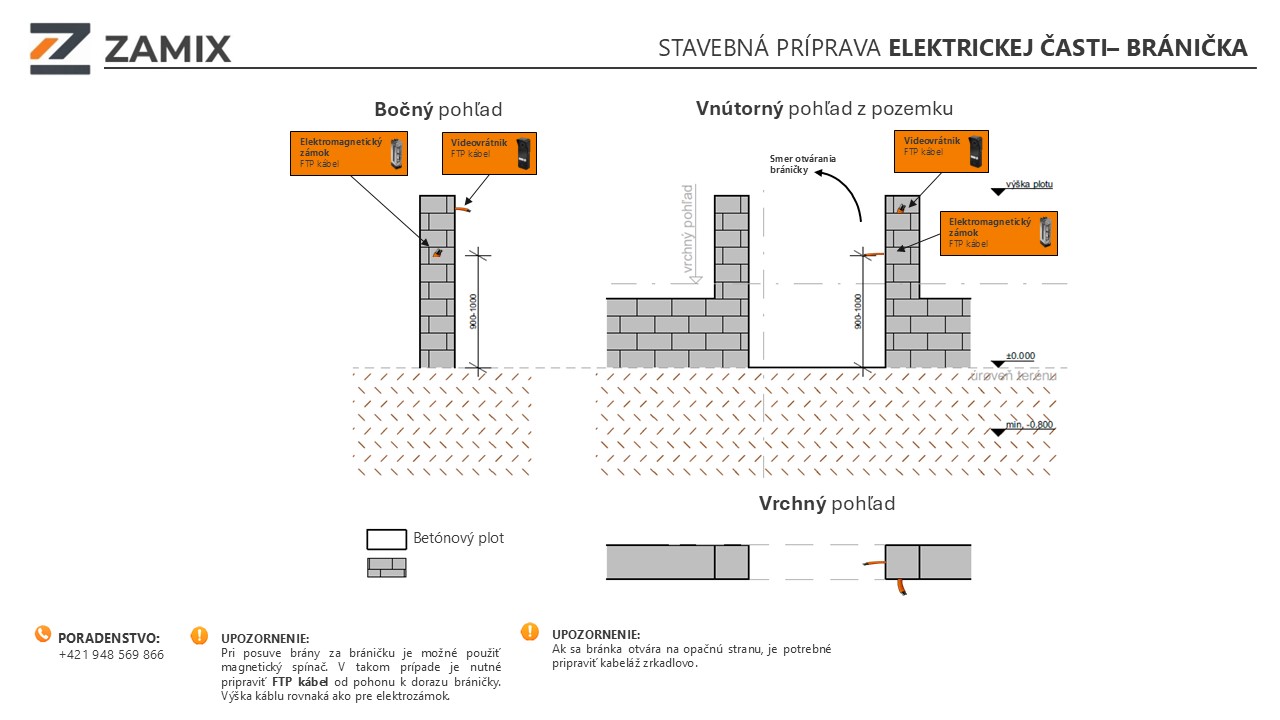

Výkres zobrazuje odporúčanú polohu vývodov pre elektromagnetický zámok a videovrátnik.

Výkres znázorňuje bočný, vrchný a vnútorný pohľad na múrik s vyznačením vývodov kabeláže.

Elektromagnetický zámok

Pre elektromagnetický zámok je potrebné pripraviť:

• 1× FTP kábel

Vývod musí byť umiestnený v polohe podľa výkresu (v osi zámku).

Ak sa bránka otvára na opačnú stranu, je potrebné pripraviť kabeláž zrkadlovo.

Videovrátnik

Ak je použitý videovrátnik:

• 1× FTP kábel k vonkajšej jednotke videovrátnika

• následne 1× FTP kábel z vonkajšej jednotky k elektromagnetickému zámku

V prípade použitia iného typu videovrátnika sa zapojenie môže mierne líšiť.

Prepojenie s pohonom brány

Ak je bránička súčasťou systému s pohonom brány:

• je potrebné dotiahnuť 1× FTP kábel od elektromagnetického zámku k riadiacej jednotke pohonu

Tento kábel umožňuje ovládanie zámku:

• z diaľkového ovládača

• prípadne z vypínača v dome

Magnetický spínač (ak sa brána posúva za bráničku)

Ak sa posuvná alebo samonosná brána pohybuje za bráničku, je možné použiť magnetický spínač.

V takom prípade je potrebné pripraviť:

• 1× FTP kábel od pohonu k dorazu bráničky

Výška vývodu je rovnaká ako pri elektromagnetickom zámku.

Technické zásady

• Všetky káble musia byť vedené v chráničkách
